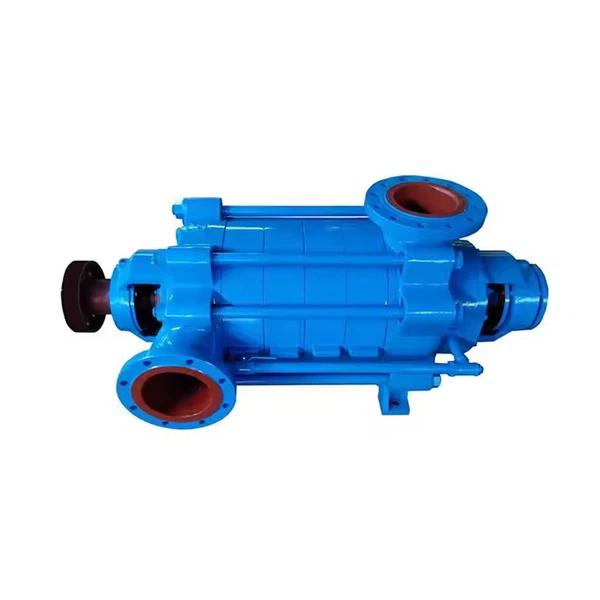

Mehrstufige Ringsegmentpumpe
Lift: 50~1800m
Kaliber: Kleiner oder gleich 300 mm
Leistung: 3~1600 kW
Mittlere Temperatur: -20 Grad ~ 150 Grad (muss erklärt werden, ob sie höher als 80 °C ist)
Material: Gusseisen/Sphäroguss/Stahlguss/Edelstahl usw.
Beschreibung
Technische Parameter
Produktbeschreibung
Eine mehrstufige Ringabschnittspumpe ist eine Art Kreiselpumpe, die sich durch ihr einzigartiges Design auszeichnet, bei dem mehrere Laufradstufen in separaten Ringabschnitten untergebracht sind, die miteinander verschraubt sind. Diese Konfiguration ermöglicht es der Pumpe, eine hohe Förderhöhe in einem kompakten Formfaktor zu erzeugen. Das Design ist hochmodular, wobei jeder Ringabschnitt typischerweise ein Laufrad, einen Diffusor und Rückführungskanäle enthält, um die Flüssigkeit von einer Stufe zur nächsten zu leiten. Dieser Pumpentyp eignet sich besonders für Anwendungen, die hohe Drücke und mittlere bis hohe Durchflussraten erfordern, und wird häufig in der Wasserversorgung, Kesselspeisewasser, Entsalzung und industriellen Prozessen eingesetzt.
Produktparameter
| Maßgeschneiderte Unterstützung | OEM, ODM, OBM |
| Stromquelle | Dieselmotor oder Elektromotor |
| Markenname | HNYB |
| Struktur | Mehrstufige Pumpe |
| Anwendung | Industriekessel, Industrieversorgung, Bewässerung und Landwirtschaft, Bergbauindustrie, Rohwasseraufnahme |
| Herkunftsort | Henan, China |
| Leistung | 3~1600 kW |
| Auslassgröße | Kleiner oder gleich 300 mm |
| Fließen | 3.7~1350m³/h |
| Kopf |
50~1800m |
Produktvideo
Strukturdiagramm
| 1, Linlet-Abschnitt | 13, Stopfbuchse/Maschinendichtungsstopfbuchse |
| 2, Mittelteil | 14, Verpackung/Gleitringdichtung |
| 3, Auslassbereich | 15, Packungsring |
| 4, Leitschaufeln | 16,Lagerteile |
| 5, letzte Leitschaufel | 17, Heckabdeckung |
| 6, vorderes Bühnenlaufrad | 18,0-Ring-Dichtung |
| 7, Laufrad der letzten Stufe | 19, Ausgleichsring |
| 8, Welle | 20, Ausgleichsringsatz |
| 9, Wellenhülse | 21, Ausgleichsplatte |
| 10,Dichtungsring der vorderen Stufe | 22, Komponenten des Ausgleichsrohrs |
| 11, (Endstufe) Dichtungsring | 23, Ziehen Sie die Schrauben fest |
| 12, Leitschaufelhülse |
Produktmerkmale
Die mehrstufige Ringsegmentpumpe zeichnet sich durch hohe Effizienz, großen Leistungsbereich, sicheren und stabilen Betrieb, geringe Geräuschentwicklung, lange Lebensdauer, einfache Installation und Wartung usw. aus. Sie wird zum Transport von sauberem Wasser oder anderen Flüssigkeiten mit wasserähnlichen physikalischen und chemischen Eigenschaften verwendet. Es kann auch zum Transport von heißem Wasser, Öl, korrosiven oder abrasiven Medien verwendet werden, indem das Material der Pumpenströmungsteile und die Dichtungsform geändert und ein Kühlsystem hinzugefügt werden.
Produktzertifizierung
ISO 9001
ISO14001
ISO45001
CE-Produktzertifizierung
EAC-Produktzertifizierung
Verifizierter Lieferant
FAQ
01. WAS IST IHR MOQ?
02. Wie lauten Ihre Zahlungsbedingungen?
03. WELCHE ZERTIFIKATE HABEN SIE?
04. SIND SIE EIN HERSTELLER ODER HANDELSUNTERNEHMEN?
05. Können Sie OEM-Marken herstellen?
06. Wie lange dauert die Lieferung?
Beliebte label: mehrstufige Ringabschnittspumpe, Hersteller von mehrstufigen Ringabschnittspumpen in China
Produktparameter
| Fließen: | 3.7~1350m³/h |
| Aufzug: | 50~1800m |
| Kaliber: | Kleiner oder gleich 300 mm |
| Leistung: | 3~1600 kW |
| Mediumtemperatur: | -20 Grad ~150 Grad (muss erklärt werden, ob die Temperatur höher als 80 Grad ist) |
| Material: | Gusseisen/Sphäroguss/Gussstahl/Edelstahl usw. |
| Anwendungsbereich: | Transport von sauberem Wasser oder speziellen Flüssigkeiten, die keine oder nur geringe Mengen fester Partikel enthalten, hauptsächlich für die Wasserversorgung und -entsorgung in der Industrie, im Bergbau und in städtischen Gebieten, für die Druckwasserversorgung von Hochhäusern, für die Sprinklerbewässerung von Gärten, für die Feuerdruckbeaufschlagung, für die Wasserversorgung über große Entfernungen, für Heizung, Badezimmer und andere Warm- und Kaltwasserzirkulationsdruckanlagen sowie für die Unterstützung von Geräten usw. |
