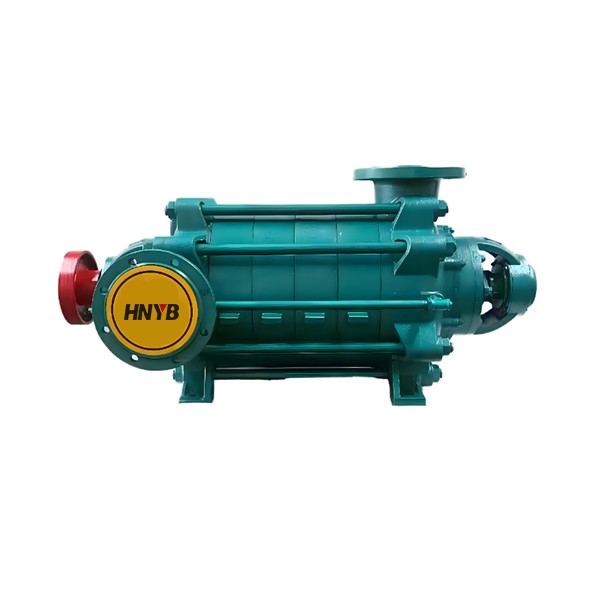

Mehrstufige Wasserpumpe

Horizontale, ein-ansaugende, mehrstufige-Kreiselpumpe
• Stator - Besteht aus den Einlass-, Mittel- und Auslassabschnitten sowie Leitschaufeln. Spannbolzen klemmen alle Abschnitte sicher zusammen, um eine Arbeitskammer zu bilden. Der Einlass ist horizontal angeordnet, während der Auslass vertikal nach oben zeigt.
• Rotor - Besteht aus Welle, Laufrad, Ausgleichsscheibe und Hülse. Die Welle überträgt die Kraft auf das Laufrad und ermöglicht so den Betrieb. Die Ausgleichsscheibe gleicht Axialkräfte aus und zum Schutz sind auf beiden Seiten der Welle austauschbare Hülsen angebracht.
• Lager - Es gibt Wälzlager und Gleitlager. Wälzlager bestehen aus Lagergehäuse, Lager und Lagerbuchse und sind gefettet. Gleitlager bestehen aus Lagerkörper, Deckel, Buchse, Staubscheibe, Ölstandsanzeige und Ölschleuder und werden mit dünnflüssigem Öl geschmiert.
• Wellendichtung - Die Welle wird mit einer Packung abgedichtet, die aus einem Dichtmittel, einer Packung und einem Prallblech besteht. Die Flüssigkeit in der abgedichteten Arbeitskammer sorgt für Wasserdichtigkeit, Kühlung und Schmierung. Das Wasser für die Wassersperre stammt aus Druckwasser in der Pumpe, bei Bedarf kann auch eine Gleitringdichtung verwendet werden. • Richtung - Die Pumpe wird über eine elastische Bolzenkupplung direkt vom Elektromotor angetrieben. Von der Stirnseite des Motors aus gesehen dreht sich die Pumpe im Uhrzeigersinn.
