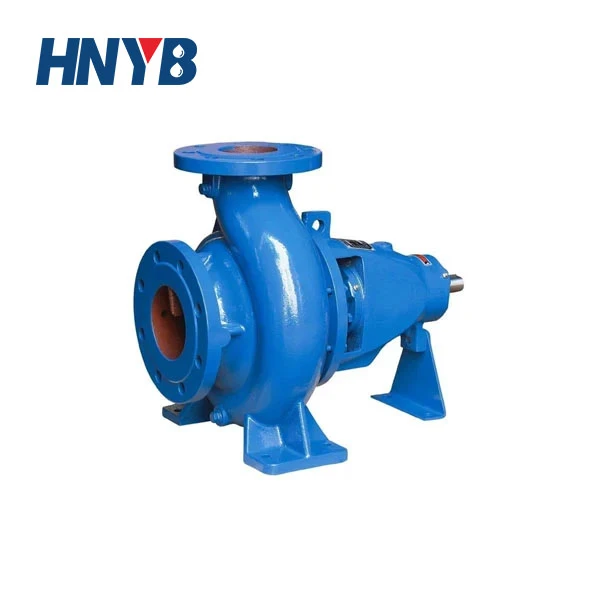

Einstufige -Kreiselpumpe mit Endansaugung

Name: Einstufige Kreiselpumpe mit Endansaugung - Hersteller von einstufigen Kreiselpumpen mit Endansaugung in China
Brand: HNYB
SKU: 230692214

Durchflussmenge: 1,1–1450 m³/h
Aufzug: 9-80 m
Kaliber: Kleiner oder gleich 500 mm
Leistung: 3-160 kW
Mittlere Temperatur: -20 Grad ~120 Grad (über 80 Grad, bitte angeben)
Material: Gusseisen/Sphäroguss/Gussstahl/Edelstahl usw

Anfrage senden

Beschreibung

Technische Parameter

Produktbeschreibung

Single-stage end suction centrifugal pump

Der Aufbau einer einstufigen End-saugenden Kreiselpumpe ist relativ einfach. Das Konstruktionsprinzip basiert auf der Wirkung der Zentrifugalkraft. Der Motor treibt das Laufrad an, um es mit hoher Geschwindigkeit zu drehen. Unter Einwirkung der Zentrifugalkraft wird die Flüssigkeit von der Mitte des Laufrads zur Außenkante des Laufrads geschleudert, wodurch die kinetische Energie und der Druck der Flüssigkeit erhöht und der Transport der Flüssigkeit realisiert wird. Es eignet sich zur Förderung von klarem Wasser oder Flüssigkeiten mit ähnlichen physikalischen und chemischen Eigenschaften wie klares Wasser und die Mediumstemperatur beträgt höchstens 80 Grad.

Produktbeschreibung

Maßgeschneiderte Unterstützung	OEM, ODM, OBM
Stromquelle	Dieselmotor oder Elektromotor
Markenname	HNYB
Struktur	Einstufige-Pumpe
Anwendung	Chemische Industrie, Ölraffination, Papierherstellung, Zuckerraffinierung, Lebensmittel, Pharmazeutika, Synthesefasern und andere Industrien.
Herkunftsort	Henan, China
Leistung	Ausgewählt basierend auf der Viskosität und dem spezifischen Gewicht der Flüssigkeit
Auslassgröße	Kleiner oder gleich 500 mm
Fließen	1.1-1450m³/h
Kopf	9-80m
Material	Gusseisen/Sphäroguss/Stahlguss/Edelstahl usw.

Produktvideo

Jetzt kontaktieren

Modellbedeutung

product-613-204

Strukturmerkmale

product-850-533

product-603-439

Horizontaler Einbau, horizontale axiale Ansaugung, Auslassöffnung vertikal nach oben. Bei der Wartung können die Rotorteile zur Wartung herausgezogen werden, ohne die Einlass- und Auslassrohre zu demontieren. Je nach Verwendungszweck der Wellendichtung kann eine Packungsdichtung eingesetzt werden oder eine Gleitringdichtung ist nicht erforderlich. Die Materialien verschiedener Pumpen sind gewöhnliches Gusseisen, verschleißfestes Gusseisen, Stahlguss, Stahlguss, Edelstahlguss usw., je nach Verwendungszweck. Der Pumpendeckel wird durch einen Stopper an der Mittelhalterung befestigt, und dann wird der Pumpendeckel in der Mitte durch die Verbindung zwischen dem Pumpenkörper und dem Stopper der Mittelhalterung festgeklemmt. Der Pumpenkörper wird axial eingeatmet und radial ausgestoßen, ist fuß-gestützt und kann direkt auf der Basis befestigt werden. Das Aufhängungsteil ist über einen Stopper an der Mittelhalterung befestigt und wird durch die Aufhängungshalterung auf der Basis abgestützt. Während der Wartung können die Einlass- und Auslassverbindungsrohre, das Pumpengehäuse und der Motor entfernt werden. Um die Rotorteile zu Wartungszwecken auszubauen, muss lediglich der mittlere Anschluss der verlängerten Kupplung entfernt werden.

Produktmerkmale

Einfache Struktur und einfache Wartung:Der Aufbau einer einstufigen Kreiselpumpe mit Endansaugung ist relativ einfach und besteht hauptsächlich aus mehreren Teilen wie Laufrad, Pumpengehäuse, Wellenhülse, Gleitringdichtung usw., ohne komplexe Strukturen oder Anschlüsse. Dadurch ist die einstufige Kreiselpumpe leicht zu warten, leicht zu bedienen und weist eine geringe Ausfallrate auf.
Große Durchflussrate und stabiler Ausgangsdruck:Die einstufige Kreiselpumpe mit Endansaugung hat eine große Durchflussrate und kann einen bestimmten Druck stabil abgeben. Das Prinzip besteht darin, die Flüssigkeit durch die Zentrifugalwirkung mit hoher Geschwindigkeit aus der Saugöffnung anzusaugen, sie dann durch die Drehung des Laufrads schnell in kinetische Energie umzuwandeln und schließlich Flüssigkeit mit hohem -Druck auszugeben.
Breites Anwendungsspektrum:Einstufige Kreiselpumpen mit Endansaugung können für den Transport verschiedener Medien wie Wasser, Öl, chemische Medien usw. verwendet werden. In der industriellen Produktion werden einstufige Kreiselpumpen häufig für den Flüssigkeitstransport, die Wasserversorgung, die Umlaufkühlung, die Wassereinspritzung in Ölfeldern und andere Bereiche eingesetzt.
